产品描述
制造标准
GB3836.1-2000《爆炸性气体环境用电气设备第1部分:通用要求》
GB3836.2-2000《爆炸性气体环境用电气设备第2部分:隔爆型“d”》
GB 12476.1-2000《可燃性粉尘环境用电气设备第1部分:用外壳和限制表面温度保护的电气设备》
认证资质
国家防爆电气产品质量监督检验中心 CNEx16.0556,防爆标志为:Ex d IIC T6Gb/Ex tD A21 IP68 T80°C。
证书查询网址:国家防爆电气产品质量监督检测中心
适应环境
适用于工厂具有ⅡA、ⅡB、ⅡC级T1~T6组可燃性气体、蒸气与空气形成的爆炸性混合物的0区、1区、2区场所以及可燃性粉尘与空气混合形成的20区、21区、22区爆炸危险场所。如石油、化工、码头、油库、轮船、钻井平台、加油站、矿井、港口、航天、军工、医药、钢铁、花炮生产、机械、粮食加工储存等场所。此款云台壳体采用不锈钢材料制造,视窗采用双面镀防水膜钢化玻璃,结构合理,外观简洁。具有预置位、自动扫描、自动巡航、寻迹、守望位等功能。可广泛应用于边防、军工、仓库、船舶、危险物品生产等重要领域。
产品特点
●高度集成防爆云台、防爆红外摄像机、防爆解码器,体积更小更轻便,功能更智能先进;
●原装200万高清一体化机芯,20倍光学,12倍电子放大,
●适用于多种可燃性气体或粉尘存在的危险恶劣环境,双侧载结构设计,可搭配摄像机与红外灯等辅助照明设备。
●采用不锈钢材质,一体化简洁设计,视窗采用双面镀防水膜钢化玻璃,抗冲击,具有良好屏蔽和散热作用。防爆,防尘,防水,防锈
●360°水平旋转,-90°~+90°垂直运动,全方位监测可疑目标。
●Pelco-D/Pelco-P协议自适应,RS422/485通讯方式。
●RS-485控制功能,兼容多种通讯协议和通讯速率,能准确快速地响应各种主机的指令;
●30米-100米自适应红外可视距离,即使在光线很差的情况下依然可以获得高品质图像;
●光学级高强度高透光超白防爆玻璃,光通率高于96%,完全消除红外灯光晕;
●纳米隐形雨刷,不粘水,不粘油,排斥灰尘;
●可选配半导体可控硅温控组件,实现自动加热和散热功能。
产品名称 | 防爆智能全向一体化红外摄像机 | |
产品型号 | SGT-EX-S2AB00 | |
防爆认证 | Ex d IIC T6Gb/Ex tD A21 IP68 T80°C | |
防爆合格证编号 | CNEx16.0556 | |
摄像机参数 | 传感器类型 | 1/3-type Interline Transfer CCD |
焦距 | 23倍光学变倍,焦距为4mm-92mm | |
视场角(水平) | 49~2.2度(广角-望远) | |
有效像素 | PAL 976(水平)×582(垂直) NTSC 976(水平)×494(垂直) | |
水平解析度 | 700TVL(彩色),720TVL(黑白) | |
信号系统 | PAL/NTSC | |
最低照度 | 彩色:0.05Lux @ (F1.6,AGC ON) | |
黑白:0.01Lux @ (F1.6,AGC ON) | ||
信噪比 | 大于52dB | |
功能 | 水平运动范围 | 0°~360°(连续旋转) |
垂直运动范围 | -90°~+90° | |
旋转速度 | 水平0.1~30°/s,垂直0.1~30°/s | |
预置位 | 支持256个 | |
巡航 | Pelco-P,Pelco-D协议时1条,使用OSD菜单操作时,所有协议均可具有8条, 每条巡航路线可添加80个巡航点 | |
自动扫描 | 1条(菜单控制可设置5条) | |
守望 | 可设置1个预置位或1条自动巡航路线或1条自动扫描路线或1条寻迹命令 | |
寻迹 | 1条,记录200条指令 | |
字符叠加 | 支持中英文菜单,实时显示云台信息 | |
PTZ控制 | 支持镜头变倍自适应,支持PTZ同时控制 | |
雨刷控制 | 支持 | |
红外灯 | 距离 | 100m |
波长 | 850nm | |
开关 | Auto≤10Lux(光敏自动感应) | |
一般规范 | 电源 | 110-220VAC±10%;24VDC±10% |
功耗 | ≤80W | |
工作环境 | -30℃~+65℃,湿度,≤95%RH(+25℃) | |
通讯协议 | Pelco-P/Pelco-D自适应 | |
通讯波特率 | 2,400/4,800/9,600bps | |
通讯方式 | RS-485 | |
防护等级 | IP68 | |
云台重量 | 35kg | |

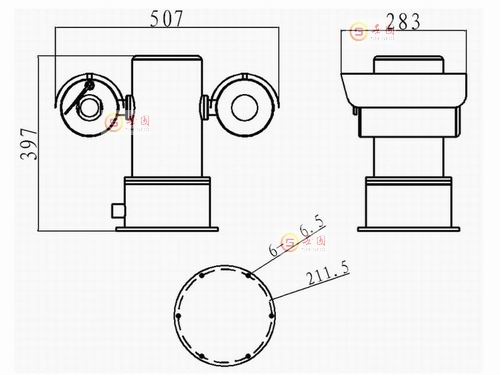

产品尺寸 | 507mm(L)×283mm(W)×397mm(H) | |
材料 | 304或316不锈钢 | |
承载方式 | 双侧载 | |
前视窗 | 纳米双面镀膜钢化玻璃 | |
大气压力 | 80-106KPa | |
电器连接 | 复合电缆 |
